Spezial-KISS für die Fuji GFX 100S

Den Ur-KISS Nodalpunktadapter habe ich vor 15 Jahren zunächst nur für den Eigenbedarf konstruiert. Dann fanden sich schnell Fotografen, die auch so einen einfachen Nodalpunktadapter haben wollten, darunter auch Thomas Bredenfeld.
Seit 2009 sind Panoramafotografen weit über Europas Grenzen hinaus begeistert von den kundenspezifisch "ready-to-shoot" konfigurierten KISS Panoramasystemen.
Über die Jahre haben wir zahlreiche Detailverbesserungen umgesetzt, sei es, um das Layout an neue Kameras anzupassen, noch ein paar Gramm Masse zu sparen oder das Design noch gefälliger zu gestalten.
Den KISS liefern wir für fast alle Systemkameras.
Inzwischen dominieren die Spiegellosen die Nachfrage klar. Zunächst waren das die MFT-Modelle von Lumix oder Olympus, aktuell sind es neben den Fuji-X und Sony A6k (APS-C) vor allem die Vollformatkameras (Canon R, Nikon Z und Sony A7) und zunehmend auch Mittelformat-Kameras wie die Fuji GFX 50S/R - und neuerdings die GFX 100S.
Vor gut zwei Jahren habe ich den Beitrag über die Verwendung des Samyang f2,8/12mm Fisheye an der GFX 50S/R geschrieben. Mit der Kombi kann man mit nur vier Aufnahmen die volle Sphäre aufnehmen, sowohl am KISS wie auch am SLANT NPA. Seither haben wir immer wieder auch SLANT Systeme für diese Kombi konfiguriert. Unser Kunde Fabian Betto nutzte als Erster die neue GFX 100S mit dem TTArtisan am SLANT und setzt so den Benchmark auf (nativ) über 26k Pixel/360° mit nur vier Aufnahmen. Das ist Panoramafotografie heute !

GFX 100S Als wir die ersten Daten für die GFX 100S bekommen haben, mussten wir feststellen, dass Fuji das Stativgewinde sehr weit nach hinten platziert hat.
Die Kamera ist mit Bildstabilisator (IBIS) ausgestattet, der Verschluss wurde deshalb von der Sensoreinheit separiert – und da war dann wohl das Kameragewinde im Weg. So musste das weit hinter die Sensorebene versetzt werden.

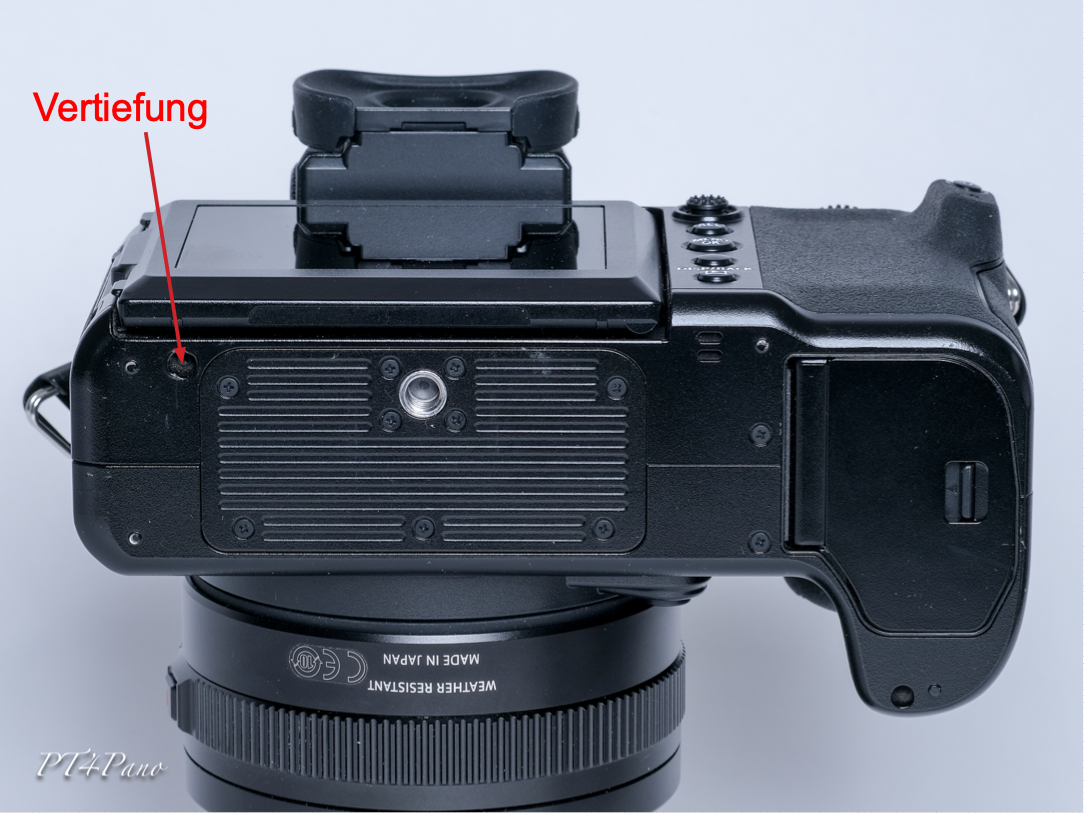

Die Konsequenz ist, dass die Kamera am Stativ im Hochformat mit größeren Linsen (z.B. dem GF f4/23mm) praktisch nicht mehr ohne weiteres Zubehör nutzbar ist. Fuji hat aber im Kameraboden zwei Vertiefungen vorgesehen, wo ein Positionierstift eingreifen und das Drehmoment aufnehmen kann. Einige L-Brackets weisen bereits einen Positionierstift auf.

Vertiefung und SperrbolzenWir haben jetzt für die GFX-Kameras einen speziellen GFX-KISS mit tief liegendem Schwerpunkt konstruiert, der für die GFX 100S und wohl auch für die GFX 50S Mk2 mit einem Sperrbolzen ausgestattet ist.
Der hochwertige, industrielle Sperrbolzen aus Edelstahl hat einen federnden Positionierstift. Dieser rastet sicher in die linke Vertiefung im Boden der Kamerea ein und positioniert sie stabil im Hochformat.
Der Sperrbolzen lässt sich unterwegs ohne Werkzeug genauso leicht versetzen wie die Kameraschraube.
Bei Verwendung des GF f4/23mm, des GF f3,5/30mm und des GF f2,8/45mm an der GFX 100S ist der Sperrbolzen unerlässlich. Beim GF 3,5/50mm, dem GF f2,8/63mm und den adaptierten Fisheyes ist er optional.  Am SLANT kann man auf den Sperrbolzen verzichten.

Den neuen GFX-KISS konfigurieren wir für folgende GFX-Bodies:

  • GFX 50S
  • GFX 50R
  • GFX 100S
  • GFX 50S MkII

Dann stehen folgende Systemobjektive zur Wahl:

  • FUJINON GF23mm F4 R LM WR  *)
  • FUJINON GF30mm F3.5 R WR    *)                                        *) gleiche NPP-Position
  • FUJINON GF45mm F2.8 R WR
  • FUJINON GF50mm F3.5 R LM WR
  • FUJINON GF63mm F2.8 R WR
  • FUJINON GF80mm F1.7 R WR       neu
  • FUJINON GF20-35mm F4 R WR     neu

Darüber hinaus können wir den KISS auch für viele adaptierte Fremdobjektive konfigurieren, insbesondere auch alle gängigen Fullframe Fisheyes der DSLRs, z.B.

Der neue GFX KISS wird ab Ende April 2021 lieferbar sein.

Rastung

ready-to-shoot

Und so schaut das Set dann aus.
Im Bild ein Prototyp noch ohne Oberflächenbearbeitung, konfigurietready-to-shoot für
5 Systemobjektive.
Die finale Version wird natürlich wieder mit der bewährten HardCoat-Oberfläche geliefert.

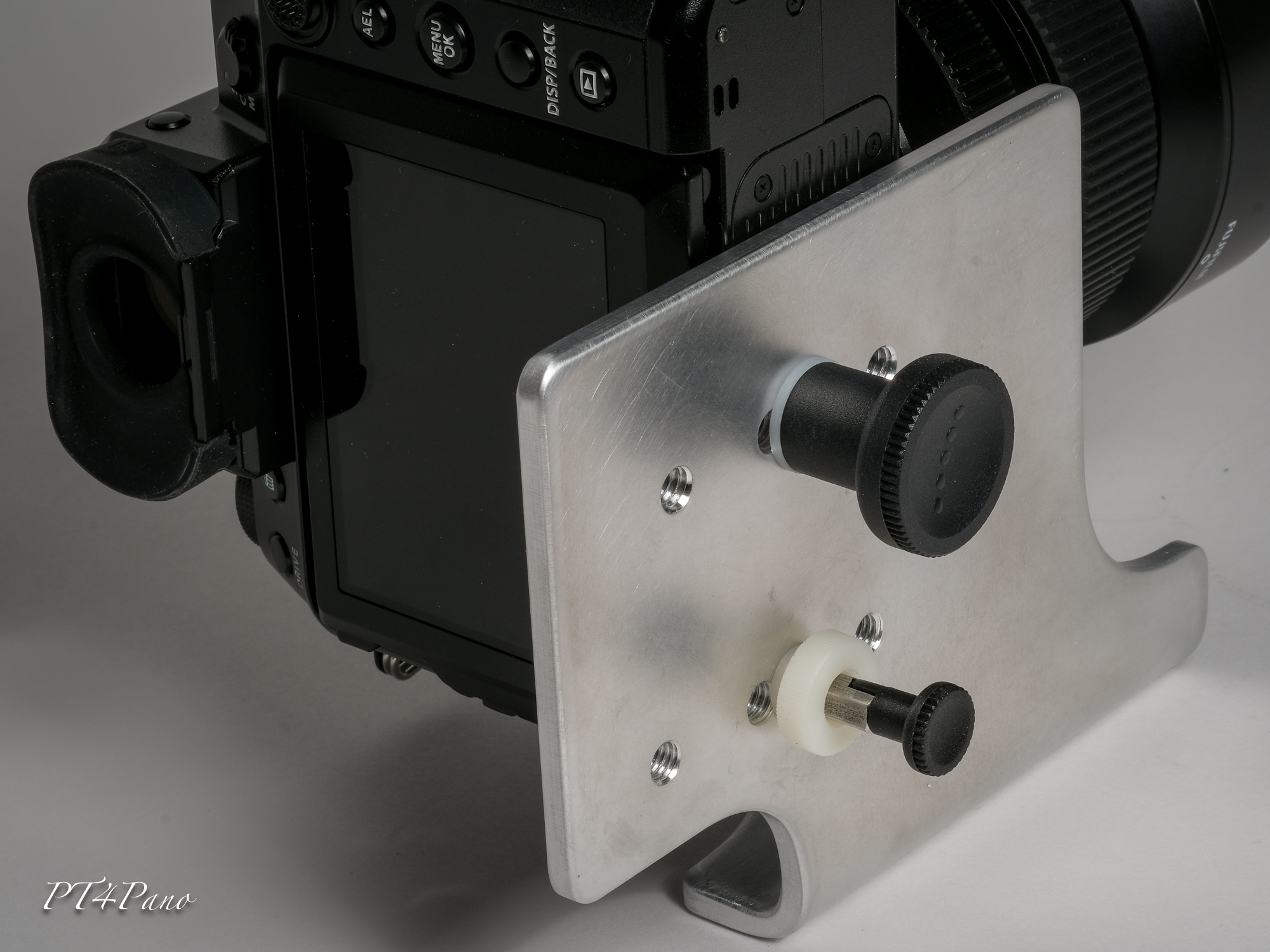

finale Version des Rastbolzens











Der federnde Sperrtbolzen ist
einfach ohne Werkzeug zu versetzen

eben "KISS"











Der GFX-KISS konfiguriert für fünf Systemobjektive











1

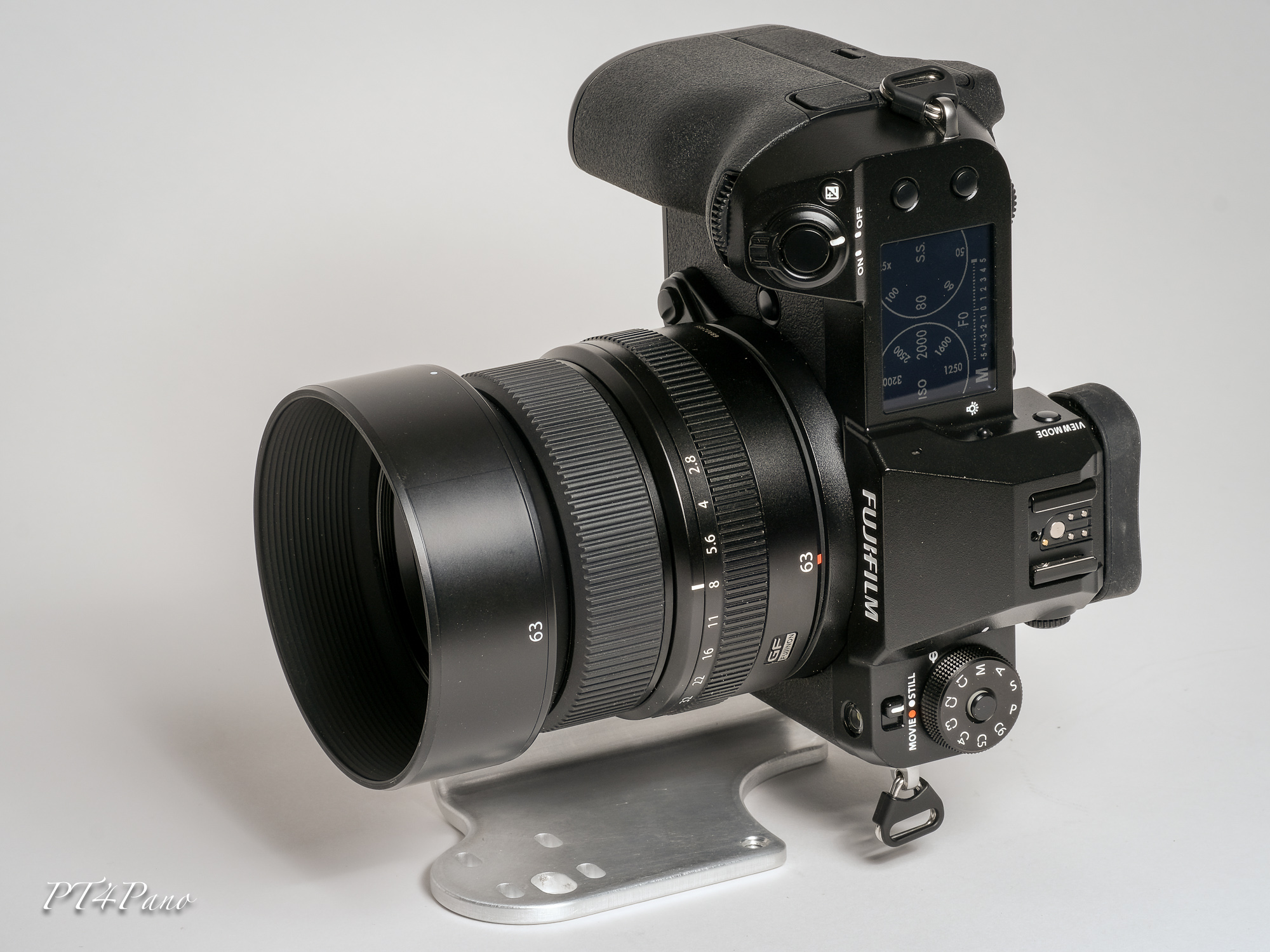

Sehr kompakt mit tief liegendem Schwerpunkt











Eine optimal ausgelegte Kombi !







Nachtrag
(August 2021)
Der chinesische Hersteller des TTArtisan f2,8/11mm wird auf unsere Anregung hin das schöne Fisheye auch OHNE Sonnenblende, dafür aber mit GFX-Bajonett anbieten. Das Objektiv soll ab Ende August '21 verfügbar sein.

Nachtrag (März 2022)
Wie erwartet sind die GFX100S und GFX50S2 am GFX-KISS kompatibel. Wir haben jetzt das Layout des GFX-KISS noch kompakter ausgelegt und konnten den Schwerpunkt des Setups nochmals 5mm tiefer legen. Ab April '22 werden wir die Lieferung auf das neue Layout umstellen, natürlich ebenfalls mit dem bewährten Sperrbolzen.

Nachtrag (Februar 2023)
Inzwischen konfigurieren wir den GFX-KISS auch für das lichtstarke GFX-Normalobjektiv FUJINON GF f1,7/80mm R WR und das hoch gelobte FUJINON GF f4/20-35mm R WR.
Dieses außergewöhnliche Zoom weist praktisch keinen brennweitenabhängigen Nodalpunktgang auf. Es kann also über den gesamten Brennweitenbereich am KISS Panoramasystem verwendet werden.

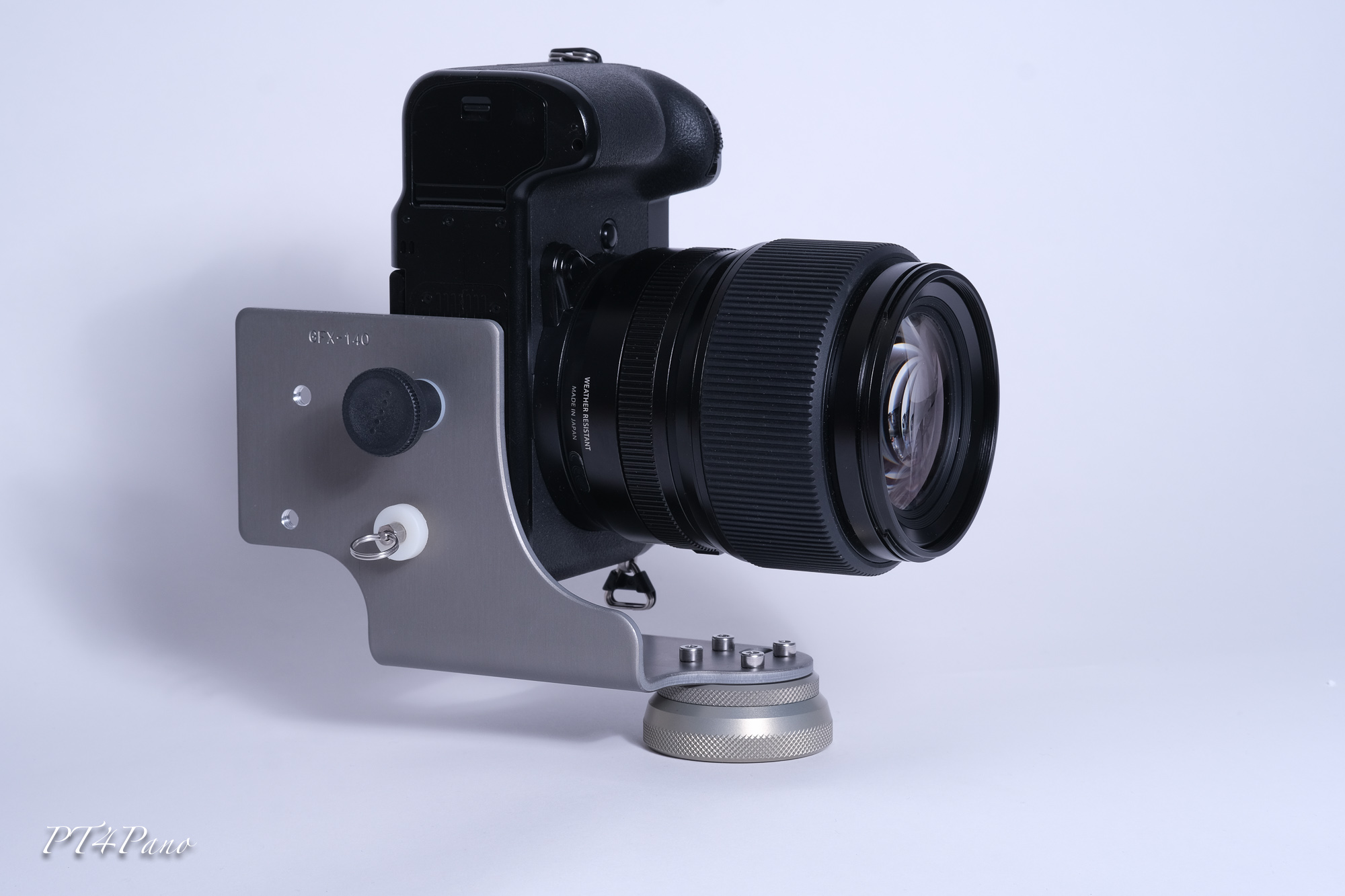

Die tiefe Schwerpunktlage am Panoramasystem ist essentiell.
Dieses kompakte KISS Setup sollte bei keiner GFX-Ausrüstung fehlen.

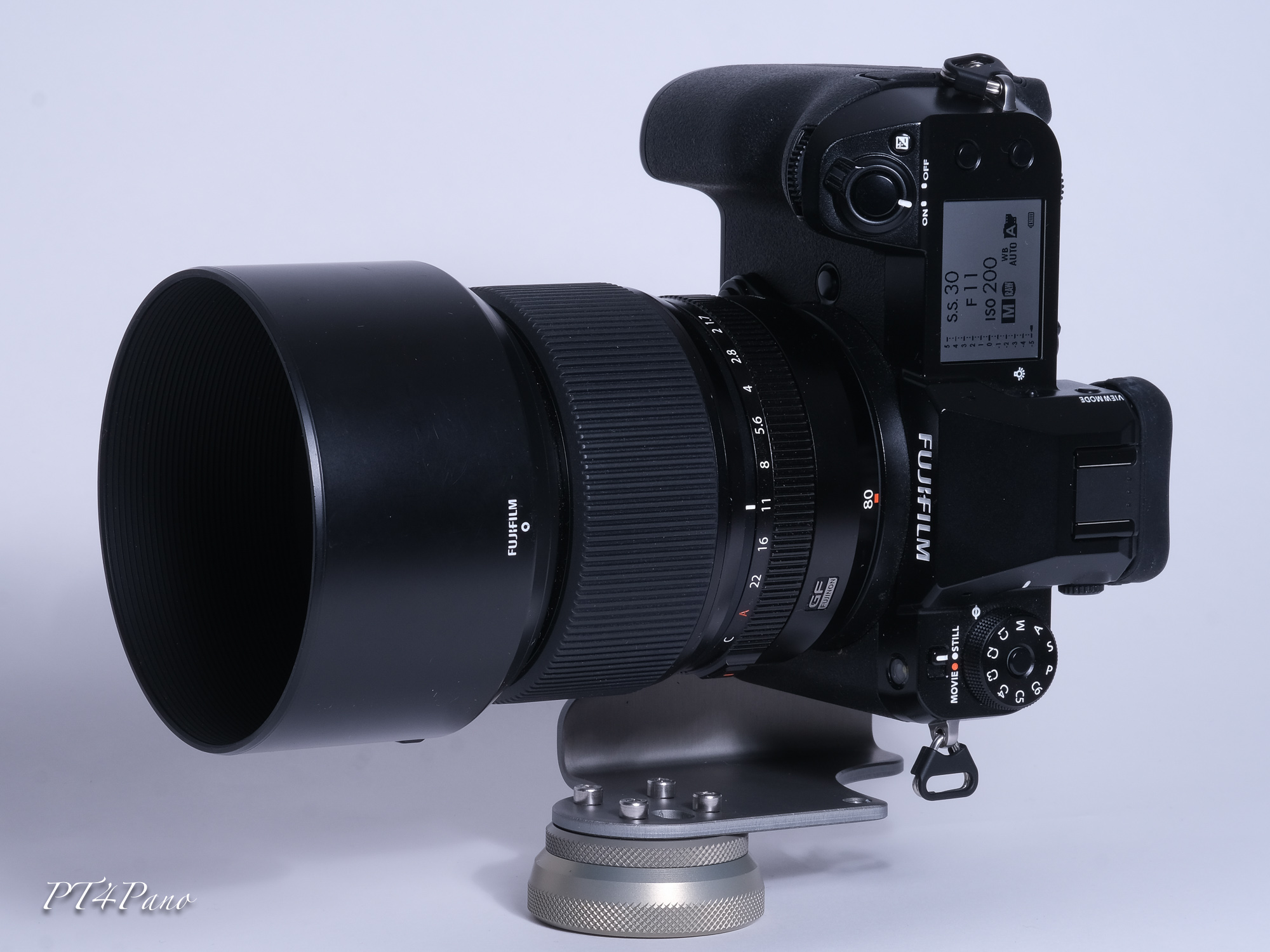

Die vordere Schraubposition ist hier für das GF 80mm, die hintere für das GF 23mm.
Einfach stabil: KISS
